Thermal Overcurrent Circuit Breakers

Typical Applications

Thermal circuit breakers (circuit protectors, resettable fuses, circuit breakers for equipment protection) are ideally suited to overload protection of motors, transformers, magnetic valves, on-board electrical systems and low voltage lines.

Technology

The trip time of thermal circuit breakers depends on the height and of the duration of the overload current and the ambient temperature. With higher current ratings, the bimetal or hot wire is heated up until the defined trip time is reached and the device ensures genuine physical isolation of the contacts.

Typ 104 von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise.

104

Thermal circuit breaker, integral type,
single pole

Typ 104-PR von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise.

104-PR

Thermal circuit breaker for pcb mounting,
single pole

Typ 105 von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise, wahlweise mit Handauslöser.

105

Thermal circuit breaker
for snap-in mounting, single pole

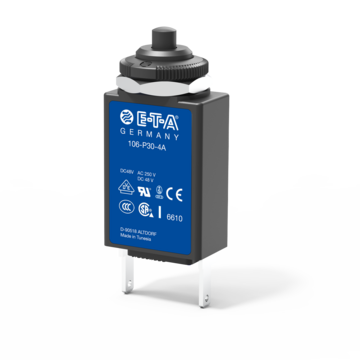

Typ 106 von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise.

106

Thermal circuit breaker for threadneck
panel mounting, single pole

Typ 127 von E-T-A: Einpoliger, thermischer Schutzschalter mit verschiedenen Befestigungsarten.

127

Thermal circuit breaker
with manual release button,
plug-in or snap in panel mounting

Typ 129-L11-H-KF von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat mit Schraubbefestigung und Handauslöser.

129-L11-H-KF

Thermal automotive circuit breaker with
manual release, for base mounting

Typ 1110 von E-T-A: Kombination Schutzschalter/Ein-Aus-Schalter mit Druck/Druck-Be­tä­­tigung oder nur Rückstellung.

1110

Push-push thermal switch/circuit breaker combination, single pole

Typ 11140-E von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise mit zuverlässigem Schaltverhalten.

1140-E

Single pole thermal circuit breaker,
integral type

Typ 1140-F von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise mit zuverlässigem Schaltverhalten.

1140-F

Thermal circuit breaker for snap-in
panel mounting, single pole

Typ 1140-G von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise mit zuverlässigem Schaltverhalten.

1140-G

Thermal circuit breaker for threadneck
panel mounting, single pole

Typ 1140-G15 von E-T-A: Zweipoliger Schutzschalter mit einem thermisch geschützten Pol.

1140-G15

Thermal circuit breaker for threadneck
panel mounting, double pole,
one pole thermally protected

Typ 1160 von E-T-A: Thermischer Kfz-Sicherungsautomat.

1160

Thermal automotive circuit breaker
with automatic reset function

1170

Miniaturised thermal automotive circuit breaker
with colour-coded manual release

Typ 1180 von E-T-A: Einpoliger, thermischer Schutzschalter in Kleinbauweise mit wahlweise Schalterfunktion (Druck-Druck-Betätigung).

1180

Thermal circuit breaker, plug-in type,
single pole, switching function optional

Typ 1410-F1 von E-T-A: Kombination Schutzschalter/Ein-Aus-Schalter mit beleuchteter Schaltwippe, einpolig.

1410-F1

Thermal circuit breaker for snap-in panel
mounting, rocker operated, fast acting

Typ 1410-L1 von E-T-A: Einpoliger Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem

1410-L1

Miniaturised thermal circuit breaker
for pcb mounting, fast acting

 Typ 1410-L2 von E-T-A: Einpoliger Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem

1410-L2

Miniaturised thermal circuit breaker
for pcb mounting, fast acting

Typ 1410-G1 von E-T-A: Einpoliger Schutzschalter in Kleinbauweise. Sehr flinke Kennlinie durch spezielles Auslösesystem.

1410-G1

Miniaturised thermal circuit breaker for
threadneck panel mounting, fast acting

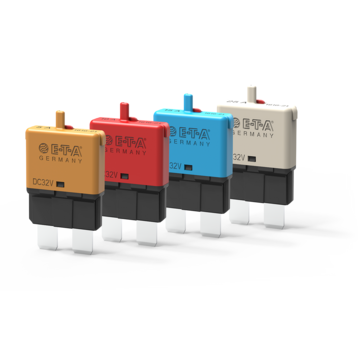

Typ 1610-21 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

1610-21

Automotive thermal circuit breaker,
colour-coded housing,
standard fuseblock mounting

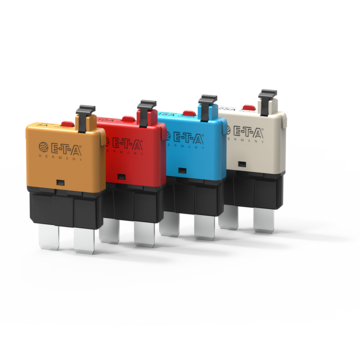

Typ 1610-H2 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform:

1610-H2

Automotive thermal circuit breaker
with manual release option

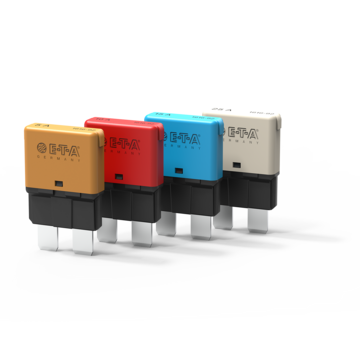

Typ 1610-92 von E-T-A: Einpoliger, thermischer Kfz-Sicherungsautomat in sehr schmaler Bauform.

1610-92

Automotive thermal circuit breaker
with automatic reset function

Typ 1620 von E-T-A: Einpoliger, thermischer Sicherungsautomat in Mini-Bauform, der speziell für den Kfz-Bereich geeignet ist.

1620

Single pole, thermal miniaturised circuit breaker designed for automotive applications

1626

Single pole, thermal miniaturised circuit breaker designed for automotive applications

Typ 1658 von E-T-A: Thermischer Schutzschalter in Kleinbauweise mit Gewindehalsbefestigung oder als »Snap-in«-Version.

1658

Single pole thermal reset circuit breaker in a miniaturised design intended for threadneck or snap-in mounting, dimensions: 32.0 x 27.0 x 13.6 mm.

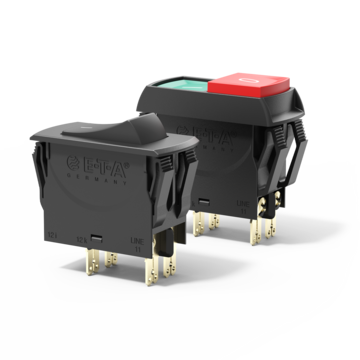

Typ 3120-N von E-T-A: Der thermische Kombi-Schutzschalter Typ 3120-N...-....T1-...

3120-N

3120-N, thermal circuit breaker, snap-in mounting, 1-pole, 2-pole

Typ 3130-F von E-T-A: Ein- bis dreipolige Kombination Schutzschalter/Ein-Aus-Schalter oder Taster mit Schaltwippe

3130-F

Thermal circuit breaker with rocker
actuation, single, double or three pole

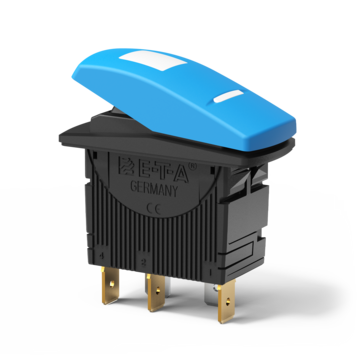

Typ 3131-A von E-T-A: Einpolige Kombination Schutzschalter/Ein-Aus-Schalter mit Schaltwippe.

3131-A

Thermal circuit breaker with rocker actuation,
single pole, water splash protected (IP66)

Typ 3131 von E-T-A: Einpoliger Dreistellungsschalter mit Schalt- oder Tastfunktion.

3131-B

Single pole three-position switch, water splash protected (IP66)

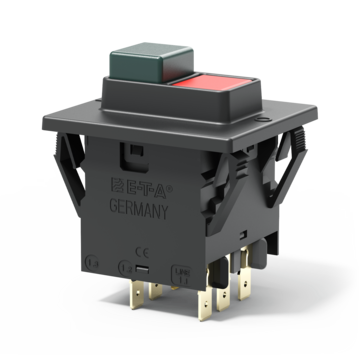

Typ 3140 von E-T-A: Kombination 3-poliger Schutzschalter/Ein-Aus-Schalter mit Druckknöpfen, Frontmontage.

3140

Thermal circuit breaker with push buttons,
three pole

Typ 4130 von E-T-A: Einpoliger, thermischer Schutzschalter mit Gewindehalsmontage mit zuverlässigem Schaltverhalten.

4130

Thermal circuit breaker for threadneck
panel mounting

Typ 2-5000 von E-T-A: Einpoliger thermischer Schutzschalter mit verschiedenen Montagemöglichkeiten.

2-5000

Thermal circuit breaker for flange mounting
and manual release option

Typ 2-5700 von E-T-A: Einpoliger, thermischer Schutzschalter mit verschiedenen Montagemöglichkeiten.

2-5700

Thermal circuit breaker
with threadneck, push-push actuation

Typ 2-6400 von E-T-A: Einpoliger, thermischer Schutzschalter mit Hilfskontakten und verschiedenen Montagemöglichkeiten.

2-6400

Thermal circuit breaker for threadneck
panel mounting, with auxiliary contacts

Typ 2-6500 von E-T-A: Bimetallbetätigtes, selbstrückstellendes, einpoliges Überstromschutzrelais in platzsparender Bauweise.

2-6500

Single pole bimetal operated motor protection control, surface mounting, autoreset
